ZSPR/ZSNR型气动O型切断球阀

型号：ZSPR/ZSNR

摘要：应用:可广泛应用于石油、化工、造纸、冶金、等场所。，适用与一般工业及石油、天然气、化工、钢铁行业的氢气、氧气、蒸汽油类等介质工作压力：PN0.6、1.6、4.0MPa 工作温度：-20-180℃

详细介绍：

一、概述

气动球阀是由双（单）作用气动活塞式执行器和球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。同时可以与电磁阀、限位开关及气源处理元件配套使用，实现对工艺管路中的介质开关控制。它具有新颖独特的结构和专业控制系统设计，与气孔组合仪表配套使用，能接受开关控制信号。适用于气体、液体货含颗粒悬浮物的工况条件。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。

二、特点

1、球芯采用圆孔留到设计，具有流通能力大、阻力小的特点；

2、球芯表面采用特殊工艺加工和硬化处理（或做衬氟处理），其表面光滑耐腐蚀，使用寿命长；

3、阀杆采用自润滑材料，有效传递密封座受力，摩擦系数小，阀门扭矩小，机械稳定性高，阀门灵敏性提高，响应时间减少；

4、球阀结构简单，维修便捷。

三、工作原理

当气动执行器与电路和系统气源接通后，空气通过管道进入气缸推动活塞向一端运动，从而带动旋转轴和球芯转动90°。

□ 气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

□ 回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。

□ 定位器可调节阀门管道流量。

四、气动执行器主要技术参数

气动执行器	型号	QW系列、AT系列、AW系列
	气源压力	0.4 ～ 0.7 MPa
	回转角度	90°
	回信器	AC220V AC110V DC24V
	控制信号	4 ～20 mA
	控制气源	洁净、干燥、非腐蚀性空气
	工作温度	-20℃ ～ +90℃

五、性能规范

公称压力 PN（MPa）	试验压力P（MPa）		工作温度（℃）	适用介质
	壳体	密封
1.6	2.4	1.76	-50～500 （不同工况温度，选用不同的材质）	水、石油、天然气、酸碱、无机盐等
2.5	3.75	2.75
4.0	6.0	4.4

六、气动球阀主要部件材料

材料\材料代号		C	P	R
主要零件	阀体	WCB（或衬氟）	ZG1Cr18Ni9Ti（或衬氟）	ZG0Cr18Ni12Mo2Ti（或衬氟）
	球体	2Cr13（或衬氟）	ZG1Cr18Ni9Ti（或衬氟）	ZG0Cr18Ni12Mo2Ti（或衬氟）
	阀杆	2Cr13（或衬氟）	1Cr18Ni9Ti（或衬氟）	0Cr18Ni12Mo2Ti（或衬氟）
	密封圈	增强聚四氟乙烯、对位聚苯、硬质合金钢
	填料	聚四氟乙烯、柔性石墨

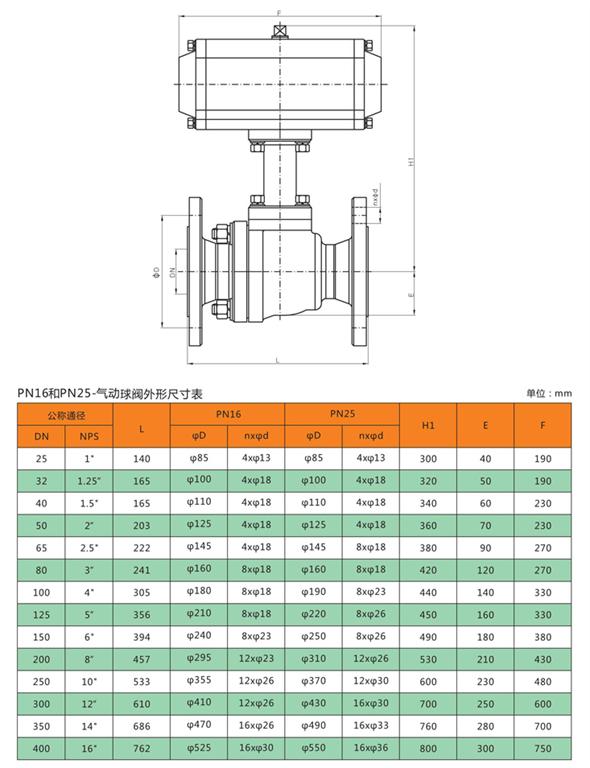

七、外形尺寸
